305286D 510776A Podwójny rzęd kątowego łożyska kulkowego do kontaktu łożyska walcowe 150*225*73mm

305286D 510776A Podwójny rzęd kątowego łożyska kulkowego do kontaktu łożyska walcowe 150*225*73mm

305286D Bearin Specyfikacja:

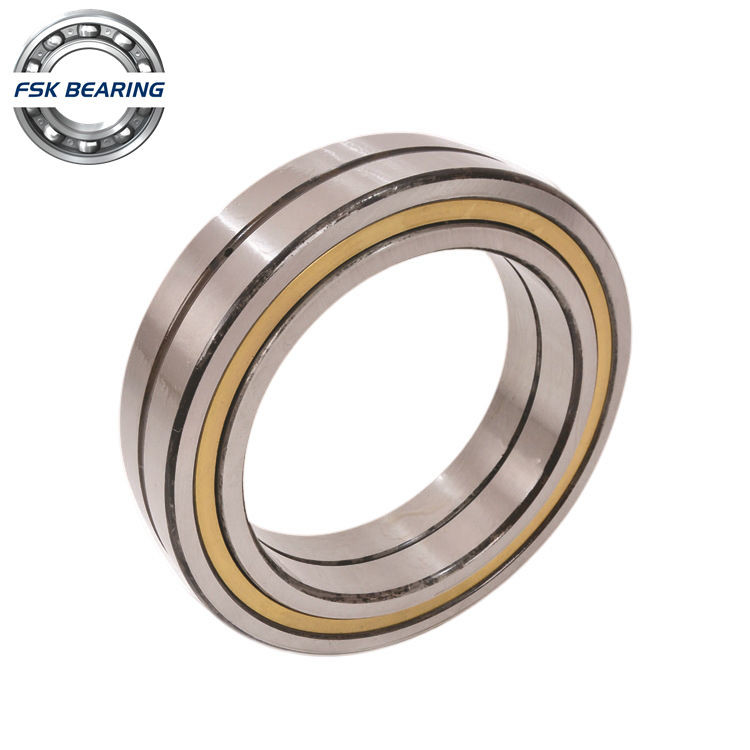

Szczegółowe łożyska Zdjęcie:

Pozostałe łożyska:

Podłoż nr.		Wielkość			Ograniczona prędkość (rpm)		Masę	OEM
Nowy No.	Stary nie.	d	D	B			(kg)
					Tłuszcz	Olej
	4086918K	90	137.5	70	1800	2900	3.9
	4086920K	100	170	70	1800	2900	5.9	3053970	511044
4024D	4086124	120	180	60	1800	2900	5.9
4024X3D	4086124K	120	190	66	1800	2900	7.5		517458A
	156724	129	190	66	1800	2900	7.5	309733
	156724K	120	215	80	1800	2900	13.2
4026X2D	86726	130	200	75	1700	2300	9.1
4028X3D	86728	140	209.5	66	1700	2300	8.4
4028D	4086128	140	210	69	1700	2300	8.8	309515D	538854
	156730K	150	210	56	1600	2000	6.3
4030X2D	86730	150	225	73	1600	2000	10.7	305286D	510776A
4030D	4086130	150	225	75	1600	2000	11
4030X3D	86830	150	230	70	1600	2000	11.5	305283DA	506963
	156730	150	240	84	1500	1900		305248	504083
	156932	160	215	56	1500	1900	6
	156132K	160	239.5	76	1500	1900	12
4032X2D	4086132K	160	240	58	1500	1900	9.7
4032D	4086132	160	240	80	1500	1900	13.3
	156132	160	240	76	1500	1900	12.5	305183	507511
	156734	170	230	56	1500	1900	7
4934X3D	4086734	170	259.5	84	1300	1700	16.5		538853
	156134	170	260	84	1300	1700	16.5	305180	503288
4034D	4086134	170	260	90	1300	1700	18
	156936	180	250	70				3054558	508893
4936X3D	86736	180	259.5	66	1300	1700	12	305262D	509659A
	156836	180	259.5	80	1300	1700	14.5
	156136	180	280	92	1200	1600	22	305172B
4036D	4086136	180	280	100	1200	1600	24
4938X3D	86738	190	269.5	66	1200	1600	12.5	305338A	508658A
	156138	190	290	92	1100	1500	23	305178
4038D	4086138	190	290	100	1100	1500	25
4940X3D	86740	200	279.5	76	1100	1500	15.2	305428D	508733A
	156740	200	280	76	1100	1500	15.2	305237A
	156940	200	280	80	1100	1500	16	305393	507629
4940X3D-1	86840	200	289.5	76	1100	1500	15.5	305263DA	509590A
4040D	4086140	200	310	109	1000	1400	31.8
4944X3D	86744	220	309.5	76	900	1300	18.8	305272DA	511045A
4044D	4086144	220	340	118	900	1300
4946X1D	86746	230	329.5	80	900	1300	23.5	305264D	573466
	156746	230	329.5	80	900	1300	23.5
4048X1D	4086148K	240	359.5	118	900	1300	44
4048D	4086148	240	360	118	900	1300	44
4048X3D	86748K	240	370	112	900	1300	46
3248X2D	86748	240	440	144	900	1300
4952X3D	86752	260	369.5	92	800	1200	33	305270D	508731
	156152	260	400	130	800	1200	56	305174B	505057
4052D	4086152	260	400	140	800	1200	58
4956X3D-1	86756K	280	389.5	92	800	1200	35	305269D	508730
4956X3D	86756	280	390	92	800	1200	35
4056D	4086156	280	420	140	800	1200	71
4960X3D	86760	300	419.5	112	750	1000	50.5
4060D	4086160	300	4460	160	750	1000	101
4064X3D	86764	320	459.5	140	700	900	80
4064D	4086164	320	480	160	700	900	107
4068D	4086168	340	520	180	700	900	146
	867/650	650	780	84	400	500	81	BA2B 309984
	867/900	900	1030	135	250	350	150	BA2B 311631
	867/1000	1000	1170	140	200	300	255	BA2B 311495
